Sie möchten Ihren lcmd Terminplan mit einem BIM-Modell oder 3D-Modell verknüpfen, um Ihren Fortschritt zu visualisieren oder eine 4D Simulation zu ermöglichen? Dies ist möglich über die Schnittstellen Lösung big®
In diesem Artikel finden Sie Informationen zu folgenden Themen:
Was ist big®?
-
big® (https://www.build-big.ch/) ist eine webbasierte Plattform, die von der Kaulquappe AG speziell für das BIM-Management (Building Information Modeling) entwickelt wurde.
-
In big können 3D-Modelle direkt in der Plattform mit weiteren Informationen
-
angereichert,
-
angezeigt und
-
bearbeitet werden.
-
- big® wird hauptsächlich in der Bau- und Immobilienbranche eingesetzt und verspricht die Effizienz in Bauprojekten durch verbesserte Zusammenarbeit zwischen verschiedenen Projektbeteiligten zu steigern.
- Die browserbasierte Software bietet umfassende Funktionen zur Verwaltung, Analyse und Visualisierung von BIM-Daten.
- Es ermöglicht die Verknüpfung von Modellen mit Zeitplänen oder anderen Datenquellen, somit ermöglicht big® + lcmd 4D Simulationen.
In diesem Video von Kaulquappe AG bekommen Sie einen Eindruck, wie Termindaten mit 3D Plänen verknüpft werden können:
Wie funktioniert die Schnittstelle zwischen lcmd und big®?
-
- big® importiert Modellinformationen und verknüpft sie mit den Prozessen und Zeitplänen aus lcmd. Beispielsweise werden Prozesse in lcmd (z. B. "Lüftung installieren") mit den entsprechenden Modellobjekten (z. B. Lüftungsanlagen) in big® verknüpft.
-
- Informationen aus lcmd wie Fertigstellungsstatus, geplante und tatsächliche Termine und Weitere werden mit dem Modell in Form von Element-Attributen synchronisiert, dies ermöglicht eine Modellansicht .
-
- Objekte im Modell werden basierend auf Kalenderwochen, auf Verzögerungen oder auf ihrem Status (z. B. "in Arbeit", "verzögert", "abgeschlossen") eingefärbt.
-
- big® ermöglicht außerdem die Erstellung von Dashboards um bestimmte Gewerke, Standorte oder Status hervorzuheben. Diese können individuell angepasst werden, um relevante Informationen aus lcmd und big® zu kombinieren.
Wie kann ich die Schnittstelle einrichten?
- Lizenz erwerben. Um die Schnittstelle lcmd + big® verwenden zu können, benötigen Sie zunächst eine big®-Lizenz bei Kaulquappe. Wir stellen gerne einen Kontakt für Sie her.
- BIM Modell anlegen. Sobald Sie Zugang zur big®-Plattform haben, können Sie dort Ihr Projekt inkl. BIM-Modell (z.B. Autodesk Revit oder Archicad) anlegen.
- Mit lcmd verknüpfen. Anschließend findet die Verknüpfung des big® Projekts mit dem lcmd Projekt über die lcmd API Schnittstelle statt, hierbei werden Sie von Kaulquappe unterstützt.
- Daten synchronisieren. Zuletzt müssen noch die Modelldaten und die Prozessdaten synchronisiert werden, dies erfolgt anhand eines Match Keys (lcmd Schlüssel). Dieser sorgt dafür, dass die zeitlichen Angaben aus lcmd als Attribute auf die Elemente des Modells gespielt werden. Die Zuordnung erfolgt teilautomatisiert, weitere Details erhalten Sie beim gemeinsamen Aufsetzen der Schnittstelle.
Im Anschluss an diesen Anbindungs- und Synchronisierungsprozess können Sie die Schnittstellenlösung nutzen. Sollte sich Ihr Modell ändern, können Sie dieses auch später nochmal neu hochladen. Dieses wird dann im Modellauf über Nacht automatisch mit den Daten synchronisiert.
Selbstverständlich unterstützen wir von lcmd sowie das Team von Kaulquappe Sie gerne bei allen Schritten. Bei weiteren Fragen kontaktieren Sie uns gerne unter support@lcmd.io.
Anwendungsbeispiele
Für Bauleiter: Visualisierung des Baufortschritts fördert die Zusammenarbeit
Sie können den Baufortschritt ganz einfach überwachen, indem Status der Prozesse in lcmd und Ort der Prozesse am Modell in big® direkt miteinander verknüpft sind.

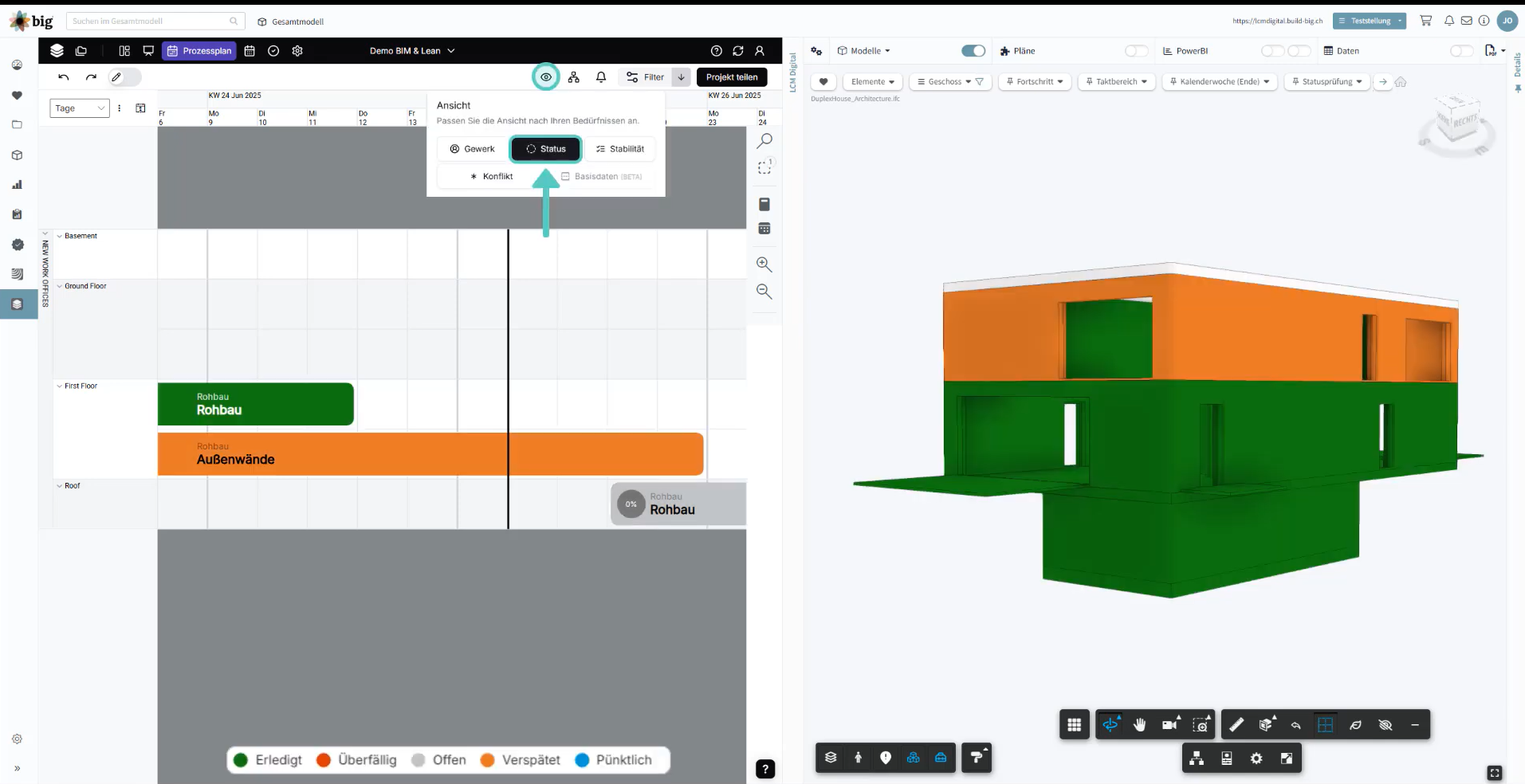

Beispiel: Sie können das Modell entsprechend der Fortschrittfarben aus lcmd einfärben, um zu einem konkreten Zeitpunkt zu sehen, was bereits erledigt ist und welche Prozesse und Elemente noch zu bearbeiten sind. Sie können dabei nur einzelne Bereiche oder das gesamte Modell einblenden.
Für Bauleiter: Visualisierung von Mängeln sorgt für mehr Transparenz
Außerdem können Sie bei Ihrem Baustellenrundgang Mängel über das Tablet oder die mobile App in lcmd eintragen und diese dann über big® am Digitalen Zwilling verorten.
Beispiel: Sie können über die ToDos in lcmd einen Mangel am Prozess hinterlegen, indem Sie einen Aktionspunkt anlegen. Um den Mangel anschließend im Digitalen Zwilling zu verorten, kann einfach der Prozess angeklickt werden, wodurch sich die zugehörigen Bauteile in Big öffnen.
Für Projektleiter: 4D Simulation steigert die Effizienz
Durch die Integration von lcmd in big® wird Ihr BIM-Modell mit dem Terminplan verknüpft. So erhalten Sie eine 4D Planung.
Beispiel : Im Modellbeispiel unten sehen Sie in gelb die Bauteile, die für Kalenderwoche 20 geplant sind, in rot die Elemente, die für KW 21 geplant sind und die grün-eingefärbten Elemente sind für für KW 22 angesetzt. Alle nicht eingefärbten Elemente sollen in einer anderen und nicht explizit ausgewählten Zeitspanne stattfinden. Welche Modell-Elemente und in welcher Farbe diese eingefärbt werden ist individuell einstellbar.
Durch dieses Einfärben von bestimmten Modell-Bestandteilen entsprechend ihrer Frist, können Sie die nächsten Wochen besser planen oder im Nachhinein nachvollziehen, in welche Arbeitsschritte für wann geplant waren. Außerdem können Sie so die Sinnhaftigkeit der Prozessreihenfolge ganz einfach validieren.
Für BIM-Koordinatoren: Aktive Steuerung der digitalen Informationsgrundlage für schlanke Bauprozesse
Jedem Modellbestandteil können neben der zeitlichen Komponente zusätzliche Attribute wie Mengen, Ort oder Status hinzugefügt werden, sodass Sie alle relevanten Informationen auf einen Blick haben. Auf diese Weise können Sie sicherstellen, dass die BIM-Daten den Lean-Projektzielen dienen.
Beispiel: Wenn Sie in big® einen Prozess im lcmd-Fenster auswählen, werden im Modell-Fenster genau die Bauteile angezeigt, die im Rahmen dieses Prozess bearbeitet werden sollen. Beispielsweise wurde der Prozess "HLS" mit den Heizungen und Rohren, die im Rahmen des Prozesses installiert werden. Mit einem Klick auf "Details" kann man weitere Informationen (z.B. Mengenangaben, Ortsangaben, Status, etc.) zu den hier orange eingefärbten Modell-Bestandteilen ablesen.
Auf diese Weise erreichen Sie als BIM Koordinator eine visuelle Prozesskontrolle, eine transparente Kommunikation und eine lean-fähige BIM-Nutzung.
